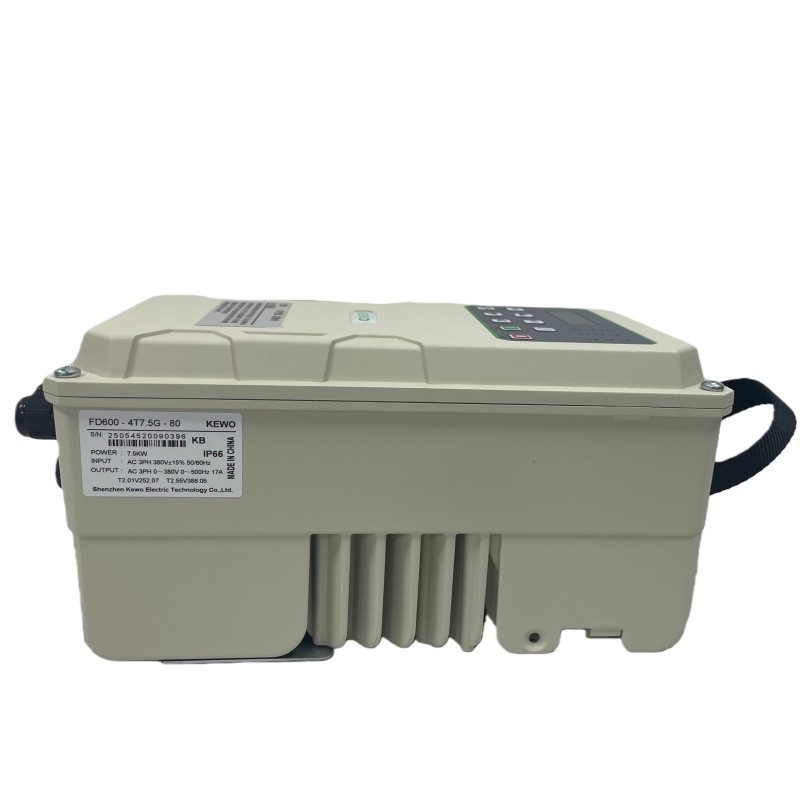

FD600 je frekvenční měnič s vysokým krytím IP65 určený pro drsná prostředí, jako je ocelářský, ropný a chemický průmysl, který může být vystaven vlhkosti nebo olejové mlze, stejně jako prašné a zaolejované aplikace, jako je výroba papíru, fólie a nátěry. Jeho obvodové desky jsou potaženy profesionálním-konformním povlakem, který poskytuje vícenásobnou ochranu a výrazně prodlužuje životnost disku. Celá jednotka je odolná vůči oxidaci, posypové soli, plísním, teplu, vlhkosti a korozi.
Vlastnosti
Ocelové pouzdro, integrovaný design rozvaděče a měniče, vyhýbá se sekundární instalaci, šetří náklady na instalaci a celkový design je -bezúdržbový.
Start/stop provoz, 7 úrovní provozu s tlačítky nahoru a dolů.
Až 33 ochran včetně ochrany proti-kolizi, nadproudu, přepětí, přetížení a uzemnění.
Jeden stroj lze použít pro více účelů. Chcete-li přepínat mezi řízením synchronních motorů a asynchronních motorů, musíte pouze nastavit parametry.
Volitelná bezdrátová stanice pro dosažení centralizovaného řízení bezdrátového přenosu.
Na základě nového řídicího algoritmu VVC synchronního motoru s permanentními magnety opouští tradiční závislost SVC na parametrech motoru a synchronní motor může také dosáhnout dokonalého řízení bez ladění.
Výhradní řídicí algoritmus omezení proudu zajišťuje, že motor neběží v nadproudu, zabraňuje demagnetizaci motoru v důsledku přehřátí a snižuje údržbu způsobenou demagnetizací.
Dokáže realizovat IoT ovládání, start a stop, regulaci rychlosti, sledování informací a další funkce.
Podporuje funkce proti kolísání-pro různé procesní sítě
Specifikace
|
Projekt |
Specifikace |
|||
|
Řídicí charakteristiky |
Kontrolní metoda |
Vektor s otevřenou smyčkou |
V/F ovládání |
Vektor s uzavřenou smyčkou* 0,00 Hz 180 % |
|
Startovací točivý moment |
0,5 Hz 180 % |
0,5 Hz 150 % |
||
|
Rozsah rychlosti |
1:100 |
1:100 |
1:1000 |
|
|
Stabilní přesnost rychlosti |
±0.5% |
- |
±0.02% |
|
|
Přesnost točivého momentu |
±5% |
- |
±2% |
|
|
Typ motoru |
AC asynchronní motor, AC synchronní motor s permanentními magnety |
|||
|
Funkční design |
Maximální frekvence |
Obecné vektorové řízení: 500Hz Řízení V/f: 5000Hz |
||
|
Frekvenční rozlišení |
Digitální nastavení: 0,01 Hz Analogové nastavení: Maximální frekvence × 0,025 % |
|||
|
Nosná frekvence |
0,5K-16KHz, nosnou frekvenci lze automaticky upravit podle provozní teploty |
|||
|
Způsob nastavení frekvence |
Ovládací panel, analogový AI1, AI2 (nutná volitelná rozšiřující karta), panelové ovládání UP/DN, ovládání komunikace, |
|||
|
Charakteristika zrychlení a zpomalení |
Režim lineární nebo S-křivky zrychlení/zpomalení Časový rozsah: 0,0-65000 s |
|||
|
Křivka V/F |
Tři metody: lineární, více{0}}bodový a N-výkon |
|||
|
V/F separace |
2 metody: úplná separace, semi{1}}separace |
|||
|
Schopnost stejnosměrného brzdění |
Stejnosměrná brzdná frekvence: 0,0-300Hz DC brzdný proud: 0,0%-100% |
|||
|
Jog Control |
Frekvenční rozsah jogu: 0,0-50,00 Hz Doba zrychlení/zpomalení jogu: 0,0-6500S |
|||
|
Vestavěné-PID |
Může snadno realizovat uzavřenou{0}}smyčku řízení tlaku, průtoku, teploty atd. |
|||
|
Vícerychlostní PLC- |
Prostřednictvím vestavěného-programu PLC nebo řídicích terminálů lze dosáhnout až 16 rychlostních stupňů |
|||
|
Společná DC sběrnice* |
Více invertorů sdílí stejnou DC sběrnici a energie je automaticky vyvážena |
|||
|
Automatický regulátor napětí (AVR) |
Když se změní síťové napětí, může automaticky udržovat stabilní výstupní napětí |
|||
|
Kapacita přetížení |
Typ G: 150% jmenovitý proud 60S ; 180% jmenovitý proud 3S Stroj typu P-: 120% jmenovitý proud 60S ; 150% jmenovitý proud 3S |
|||
|
Kontrola přepětí a přetížení |
Automaticky omezuje proud a napětí během provozu, aby se zabránilo časté nadproudové a přepěťové ochraně |
|||
|
Funkce rychlého omezení proudu |
Minimalizujte nadproudové poruchy, zajistěte, aby se modul co nejvíce nepoškodil, a chraňte normální provoz střídače |
|||
|
Omezení a ovládání točivého momentu |
Funkce "bagr" automaticky omezuje točivý moment během provozu, aby se zabránilo častému vypínání nadproudu; režim vektorového řízení může dosáhnout řízení točivého momentu. |
|||
|
Vlastnosti |
Uživatelsky-přívětivé rozhraní |
Po zapnutí se zobrazí přátelský dialog "HELLO". Stisknutím tlačítka PRG zobrazíte pouze parametry procesu. Stiskněte a podržte déle než 2 sekundy pro zobrazení všech skupin parametrů. |
||
|
FWD/REV |
Přepínání vpřed a vzad, dlouhým stisknutím 2S přepnete z režimu rychlosti do režimu konstantního tlaku |
|||
|
Funkce řízení časování |
Stisknutím tlačítka nahoru/dolů nastavíte dobu běhu a čas zastavení. |
|||
|
4 Sady parametrů motoru |
Může realizovat ovládání spínání 4 skupin motorů s volitelným režimem ovládání |
|||
|
Vzdálená komunikace 4G kartou |
Použijte 4G kartu k realizaci mobilní komunikace APP |
|||
|
Ochrana vodního čerpadla |
Ochrana proti suchému čerpadlu, ochrana proti plné/prázdné hladině vody, ochrana proti zablokovanému rotoru |
|||
|
Zdroj příkazu |
Podpora ovládacího panelu, ovládacího terminálu, nastavení sériové komunikace, |
|||
|
Zdroj frekvence |
Digitální nastavení, analogové napětí, analogový proud, sériová komunikace, sčítání nebo odečítání pomocného zdroje frekvence a lze je mezi sebou přepínat |
|||
|
Sledování rychlosti |
K hladkému a beznárazovému spuštění rotačního motoru není potřeba žádný externí hardware zpětné vazby |
|||
|
Ochranná funkce |
Detekce zkratu motoru-na motoru, ochrana před ztrátou vstupní a výstupní fáze, nadproudová ochrana, přepěťová ochrana, podpěťová ochrana, ochrana proti přehřátí, ochrana proti přetížení |
|||
|
Prostředí |
Místo použití |
Uvnitř, mimo přímé sluneční světlo, prach, korozivní plyn, hořlavý plyn, olejovou mlhu, vodní páru, kapající vodu nebo sůl |
||
|
Nadmořská výška |
Pro nadmořské výšky pod 1000 m není vyžadováno žádné snížení; pro nadmořské výšky nad 1000 m je vyžadováno snížení o 1 % na každých 100 m zvýšení nadmořské výšky. |
|||
|
Okolní teplota |
-10 stupňů ~+40 stupňů Použijte při snížení mezi 40 stupni a 50 stupni . S každým zvýšením o 1 stupeň se jmenovitý výstupní proud sníží o 1 %. |
|||
|
Vlhkost |
Méně než 95 % relativní vlhkosti, žádná kondenzace |
|||
|
Skladování |
-40-+70 stupeň |
|||
Aplikační scénáře
Olejová-čerpadla používaná v řídicích systémech v ocelářském, ropném a chemickém průmyslu mohou výrazně zlepšit účinnost systému, šetřit energii a snížit spotřebu a dosáhnout přesnějšího řízení, jako například:
- Ponorná elektrická čerpadla: čerpací jednotky na ropná pole, čerpadla do hlubinných vrtů atd. se musí přizpůsobit kapalinám s vysokou-viskózou a proměnlivým podmínkám zatížení.
- Mazací systém: Nucené mazání průmyslových zařízení (jako jsou převodovky a ložiska) vyžaduje stabilní tlak oleje.
- Hydraulický systém: Výkon olejového čerpadla se nastavuje frekvenčním převodem, který nahrazuje tradiční ovládání proporcionálního ventilu.
- Chladicí systém: Upravuje průtok olejového čerpadla na základě teplotní zpětné vazby pro optimalizaci tepelného managementu.
- Používá se v sušících/čistících zařízeních v papírenském průmyslu, filmech, nátěrech a dalších průmyslových odvětvích může výrazně zlepšit přesnost regulace množství vzduchu a energetickou účinnost, jako jsou:
Papírenský průmysl-odolný proti korozi: sušení vzduchovým nožem po peci, invertor upravuje rychlost větru podle vlhkosti papíru;
Potah lithiové baterie: odstranění prachu vzduchovým nožem po potažení elektrody musí být synchronizováno s rychlostí navíjení a odvíjení;
Výroba plastové fólie: Vzduchový nůž kontroluje rovnoměrnost tloušťky fólie a doba odezvy musí být<100ms.

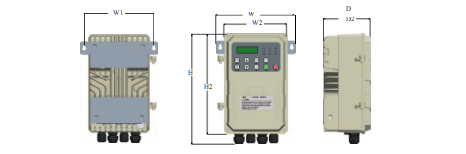

Rozměry
Výběr modelu
|
Model |
Schéma univerzální montáže na stěnu |
Ploché-položeníFixedIninstalaci |
|||||||
|
InstalaceSvelikostmm |
CelkověDrozměry (mm) |
CelkověDimenses(mm) |
|||||||
|
W1 |
H1 |
W |
H |
D |
šroub |
W2 |
H2 |
D2 |
|
|
FD600-4T4.0G |
170 |
/ |
190 |
265 |
114 |
M5 |
/ |
/ |
/ |
|
FD600-4T5.5G |
|||||||||
|
FD600-4T7.5G |
180 |
/ |
201 |
304 |
137 |
M6 |
178 |
304 |
137 |
|
FD600-4T11G |
|||||||||
Tip: 4.0~5.5G nepodporuje dlaždicovou fixaciumístění
