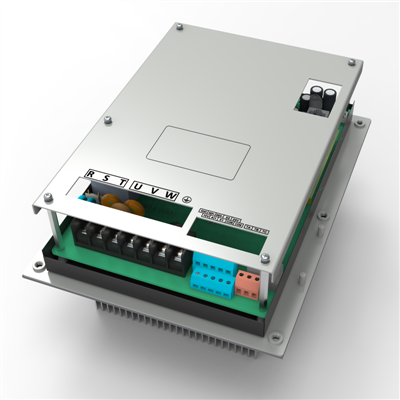

Řada AC200 je vícekompresorový ovladač chlazení vyvinutý naší společností. Měnič se vyznačuje panelovým -typovým designem, který je kompatibilní s vestavěnými i nástěnnými-instalacemi. Jeho kompaktní rozměry výrazně šetří místo v elektrické rozvaděči. S hlavní řídicí jednotkou komunikuje pomocí 485 (standardní protokol Modbus). Jednoduše se připojte k hostitelskému počítači podle příslušné identifikace, čímž je provoz a údržba pohodlnější. Volitelná deska EMC filtru zlepšuje možnosti ochrany-rušení a snižuje vnější rušení. Přidání funkce číselníku kompresoru dále zvyšuje použitelnost produktu.
Vlastnosti
- Usměrňovací jednotka a invertorová jednotka pracují nezávisle. Přidáním komponent můžete libovolně přepínat mezi řešeními s jednou deskou a více-řešeními topologie přenosu a dosáhnout tak různých kombinací výkonu.
- Komplexní sladění s běžnými modely kompresorů pro zajištění optimálního výkonu a nejvyšší energetické účinnosti.
- Konstrukce fóliového kondenzátoru přípojnic zlepšuje účiník celého stroje a má průměrnou životnost deset let.
- Různé modely konfigurace případů a aplikací, které zahrnují vzduchové chlazení, kapalinové chlazení a chladivo v celé řadě produktů.
- Usměrňovací jednotka může být nahrazena jednotkou AFE pro dosažení energetické zpětné vazby nebo nízkých harmonických požadavků; komunikace využívá izolační řešení se silnější -schopností rušení.
- Aktivní (THDI méně než 5 %), pasivní (THDI méně než 10 %), řešení s nízkým svodovým proudem.
- Lze jej použít s naším rozšiřujícím modulem pro snadné zvýšení zatížitelnosti 24V a dalších systémových napájecích zdrojů.
- Podpora nastavení parametrů LCD klávesnice a kopírování parametrů; design duálního síťového portu, jeden vstup a jeden výstup lze dosáhnout pomocí univerzálního síťového kabelu, což usnadňuje vytváření sítí.
Specifikace
|
Specifikace výkonu |
||
|
Kontrolní metoda |
Řízení VF asynchronního motoru |
Řízení asynchronního motoru SVC |
|
Synchronní řízení VVC motoru |
Synchronní řízení motoru SVC |
|
|
Nastavení frekvence Rozlišení |
Digitální vstup: 0,01 Hz, analogový vstup: 1/4096 maximální výstupní frekvence (12bit) |
|
|
Startovací točivý moment |
Řízení VF asynchronního motoru: 150% 0,5Hz |
Řízení SVC asynchronního motoru: 150% 0,25Hz |
|
Synchronní řízení VVC motoru: 150% 1Hz |
Synchronní řízení motoru SVC: 150% 1Hz |
|
|
Hlavní ovládací funkce |
Řízení rychlosti, řízení točivého momentu, ovládání přepínání-točivého momentu, potlačení přepětí, potlačení nadproudu, omezení točivého momentu, S křivka, identifikace statických parametrů, přebuzení, řízení úspory energie-, potlačení oscilací atd. |
|
|
Vstupní napětí |
Tří{0}}kolísání 380V-480V nepřesahuje rozsah -20 %~+ 20 % a míra nevyváženosti je<3% |
|
|
Elektrické specifikace |
||
|
Vstupní frekvence |
50/60Hz±5% |
|
|
Výstupní napětí |
0-Vstupní napětí |
|
|
Maximální výstupní frekvence |
Asynchronní motor: 500,0Hz, synchronní motor: 500,0Hz |
|
|
Vlastnosti prostředí |
||
|
Provozní teplota |
-30 stupňů ~+60 stupňů |
|
|
Skladovací teplota |
-40 stupňů ~+70 stupňů |
|
|
Prostředí použití |
Uvnitř, mimo přímé sluneční světlo, bez prachu, korozivních hořlavých plynů, mastných vodních par, čisté vody, soli atd. |
|
|
Nadmořská výška |
Žádné snížení frekvence do 4000 metrů, snížení frekvence je vyžadováno nad 4000 metrů |
|
|
Vlhkost |
Méně než 90 % relativní vlhkosti, žádné kapky vody nebo námraza |
|
|
Úroveň ochrany |
IP00 |
|
|
Vstup a výstup |
||
|
Sdělení |
standard RS485 |
|
Rozměry
|
Poloha montážního otvoru mm |
Celkové rozměry (mm) |
Moc |
Montážní šroub Šroub mm |
|||
|
W1 |
H1 |
W |
H |
D |
||
|
252 |
150 |
264 |
175 |
126 |
45 kW |
M5 |
|
Poloha montážního otvoru mm |
Celkové rozměry (mm) |
Moc |
Montážní šrouby mm |
|||
|
W1 |
H1 |
W |
H |
D |
||
|
192 |
150 |
204 |
175 |
129 |
5,5 kW |
M5 |
|
192 |
150 |
204 |
175 |
129 |
7,5 kW |
M5 |
|
252 |
150 |
264 |
175 |
143 |
11 kW |
M5 |
|
252 |
150 |
264 |
175 |
143 |
15 kW |
M5 |
|
150 |
252 |
231.3 |
264 |
185.5 |
18,5 kW |
M5 |
|
150 |
252 |
231.3 |
264 |
185.5 |
22 kW |
M5 |
|
Poloha montážního otvoru mm |
Celkové rozměry (mm) |
Moc |
Montážní šroub Šroub mm |
|||
|
W1 |
H1 |
W |
H |
D |
||
|
150 |
252 |
175 |
264 |
153 |
22 kW |
M5 |
|
Poloha montážního otvoru mm |
Celkové rozměry (mm) |
Moc |
Montážní šroub Šroub mm |
|||
|
W1 |
H1 |
W |
H |
D |
||
|
252 |
150 |
264 |
175 |
141.5 |
37 kW |
M5 |
Výběr modelu
|
Model produktu |
Adaptabilní motor KW |
Výkonová kapacita KVA |
Vstupní proud A |
Výstupní proud A |
|
AC200-4T-22G |
20 |
52 |
57 |
45 |
|
AC200-4T-18,5G |
18.5 |
45 |
49.5 |
37 |
|
AC200-4T-15G |
15 |
42.8 |
41.3 |
32 |
|
AC200-4T-11G |
11 |
33.4 |
32.2 |
25 |
|
AC200-4T-7,5G |
7.5 |
22.8 |
21.9 |
17 |
|
AC200-4T-5,5G |
5.5 |
17.5 |
16.7 |
13 |
|
AC200-4T-7,5G |
7.5 |
22.8 |
21.9 |
17 |
|
AC200-4T-11G |
11 |
33.4 |
32.2 |
25 |
|
AC200-4T-15G |
15 |
42.8 |
41.3 |
32 |
|
AC200-4T-18,5G |
18.5 |
45 |
49.5 |
37 |
|
AC200-4T-22G |
22 |
52 |
57 |
45 |
|
AC200-4T-30G |
30 |
54 |
59 |
60 |
